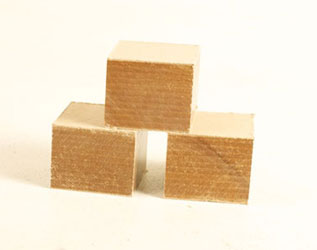

Ламинированный картон

Картон трансформаторный слоистый ламинированный предназначен для использования в качестве изоляционного материала при изготовлении элементов:

трансформаторов;
гидрогенераторов;
низковольтного осветительного оборудования

и других электротехнических объектов.

Картон трансформаторный слоистый ламинированный получается путем склеивания между собой листов картона толщиной 2-3 мм синтетическими смолами резольного типа в процессе пьезотермический обработки.

Возможности применения картона трансформаторного слоистого ламинированного определяются главным образом его электротехническими свойствами: удельным объемным и поверхностным сопротивлением, электротехнической прочностью, то есть способностью выдерживать напряжение тока диэлектрической проницаемостью и тангенсом угла диэлектрических потерь.

Материал многослойный, малоусадочный — его использование в конструкции изоляции позволяет повысить динамическую стойкость обмоток при коротком замыкании в течение всего срока службы трансформатора. Хорошо ведет себя в аппаратах с масляным заполнением при рабочей температуре до 105 С. Данный материал аналогичен продукции фирмы "Вайдманн" - Laminated Board.

На турбогенераторных заводах из картона трансформаторного слоистого ламинированного изготавливают изоляционные полюсные шайбы, работающие на сжатие, также изготавливают низковольтные осветительные групповые щитки.

Толщина картона трансформаторного слоистого ламинированного находится в пределах от 10 — 60 мм.

Физико-механические свойства

Наименование показателя	Норма для картона ламинированного цельный
1.Плотность г/см3, не менее	1250
2.Влажность, % не более	10
3.Предел прочности при растяжении: поперек волокон, не менее, МПа вдоль волокон, не менее, МПа	50 80
4.Предел прочности при статическом изгибе, не менее МПа	20
5.Ударная вязкость при изгибе, кДж/м2	110
6.Предел прочности при скалывании, МПа	1.0
7.Впитываемость масла, %	4-15

Электрические свойства

Наименование показателя	Норма для ламиниро- ванного картона	Метод испытания
1.Удельная электричес- кая проводимость вод- ной вытяжки, мкСм/см, не более:		стандарта по ГОСТ 8552-88
при модуле 1 : 50	45	по ГОСТ 12057-81 и п. 3.6 настоящего
при модуле 1 : 20	90	по ГОСТ 12057-81 и п. 3.6 настоящего
2.Массовая доля золы,% не более	0.7	по ГОСТ 7629-77 и п. 3.7 настоящего стандарта
3.Сжимаемость на воздухе, % не более, для картона толщиной, мм: от 1.00 до 6.00 включ.	12	по ГОСТ 12268-79 и п. 3.8. настоящего стандарта
4.Испытательное нап- ряжение, кВ, не менее, для картона толщиной, мм:		по ГОСТ 12268-79
2.00	53
2.50	61
3.00	66
4.00	76
5.00	84
6.00	90	по ГОСТ 12268-79
5.Стойкость к воздей-ствию поверхностных разрядов, мин, не менее:
средняя	14
минимальная	10	по ГОСТ 13525-19-79
6.Влажность,%, не более для картона толщиной, мм: св. 1,60	8,5
